環網箱(柜)
PRODUCT

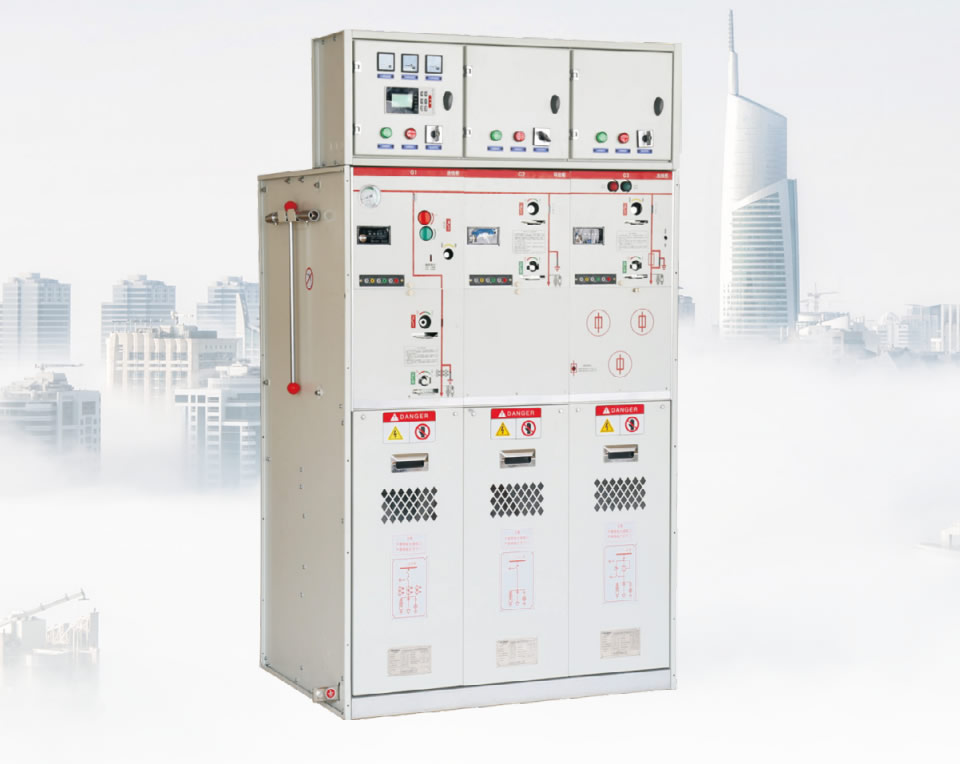

ZTM6-12 全封閉全絕緣金屬環網開關設備

概述

ZTM6-12全封閉全絕緣金屬環網開關設備適用于額定電壓為12kV、額定頻率50Hz的三相交流電纜配電網的環網開關設備,主回路開關(負荷開關、斷路器) 引進德國IPT(艾比特)國際電力技術有限公司技術,產品工藝秉承了德國制作工藝嚴謹、精密的優勢,所有部件均采用模塊化設計,配置及擴展方案靈活多變,產品結構緊湊,并具有完善的配網自動化方案,對線路進行控制、分段、重構、保護。特別適用于城市住宅小區、工業供電、大型公共建筑、開閉所、工商業區、 農村鄉鎮等供電負荷大、密度高的地區。使用安全、不受氣候影響、安裝方便、節省地方、維修少、可靠性和利用率高。按需求可分為:單元式(單回路單氣箱)和共箱式(多回路共箱結構)。

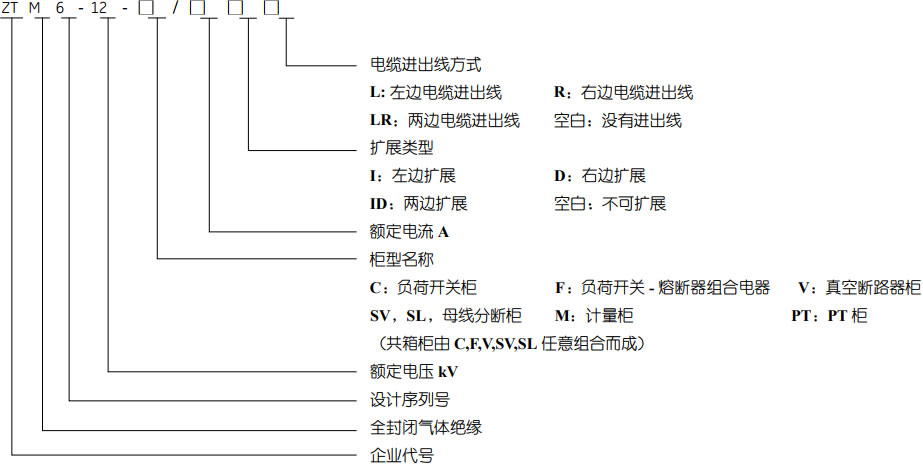

產品型號及含義



技術參數

00001. 正常環境條件

ZTM6 一般在正常的室內條件下運行 / 服務。

00001. 環境溫度

最高溫度+40

最高溫度(24小時平均)+35

最低溫度 -40

濕度
最大平均相對濕度

24小時測量≤95

一個月測量≤90

海拔高度≤1000米(標準充氣氣壓下)

顏色
開關柜前面板                    灰白

側板和電纜室前蓋板         灰白



SF6氣體絕對壓力(20表壓)1.4bar

年泄露率≤0.2/

浸水試驗                                         水下施加 0.3bar 的壓力 24kV24 小時

燃弧試驗AFLR                     開關室25kA0.5s電纜室25kA0.5s

防護等級

SF6氣室IP67

熔斷器筒IP67

開關柜外殼IP4X

母線

開關柜內母線240mm2Cu

開關柜接地母線160mm2Cu

氣室不銹鋼殼厚度3.0mm

主要技術參數



負荷開關

負荷開關熔斷器

真空斷路器

額定電壓kV

12

12

12

額定電流A

630

125

630

工頻電壓kV(對地、相間/斷口)

42/48

42/48

42/48

雷電沖擊耐壓kV(對地、相間/斷口)

75/85

75/85

75/85

額定有功負載開斷電流A

630



--

額定閉環開斷電流A

630



--

5%額定有功負載開斷電流A

31.5



--

額定電纜充電開斷電流A

25

25

25

額定接地故障開斷電流A

30



--

額定故障條件下電纜充電開斷電流A

17.4



--

轉移電流A



1750



額定短路開斷電流kA

--

31.5

25

額定短路開斷電流開斷次數





30

額定短路關合電流峰值 kA

50

80

63

(斷路器、負荷開關、接地開關)







額定短時耐受電流、時間 kA/s

主回路 / 隔離開關

20/4



25/4

接地回路

17.4



21.7/4

額定峰值耐受電流 kA

主回路 / 隔離開關

50



63

接地回路

43.5



5435

機械壽命(次)

10000

10000

10000

IP 防護(產品外殼 / 氣箱)



IP41/IP67

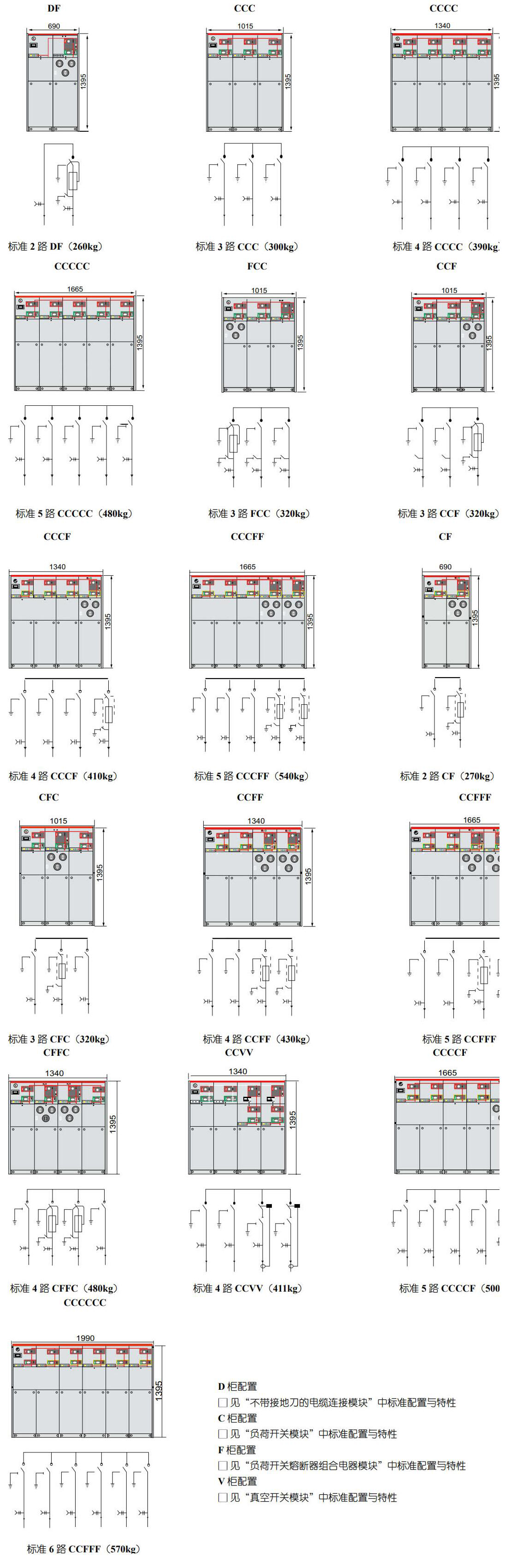

典型方案

提供以下 16 種參考組合
