低壓成套柜
PRODUCT

MNS 低壓抽出式開關柜

概述

本系列低壓抽出式開關柜是一種用標準模件由工廠組裝(FBA)的組合式柜型,其技術已達到九十年代末國際水平。

本系列低壓抽出式開關柜適用于發電廠、變電站、石油化工、冶金軋鋼、交通能源、輕工紡織等工礦企業和住宅小區、高層建筑等場所、作為交流 50~60Hz,額定工作電壓交流660V及以下的電力系統的配電設備的電能轉換、分配和控制之用。

本裝置符合GB/T7251.12-2013《低壓成套開關設備》及JB/T9961《低壓抽出式成套開關設備》國家專業標準、并符合lEC439-1、VDE0660第五部分等國際專業標準。

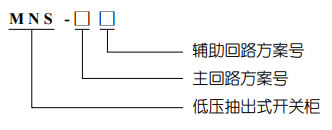

型號含義



正常使用環境

周圍空氣溫度不高于+40℃,不低于-5℃,并且24h內氣平均溫度不高于+35℃;

大氣條件:空氣清潔,相對濕度在最高溫度為+40℃時不超過50%,在較低溫度是允許有較高的相對濕度,例如+20℃時為90%,但應考慮到溫度變化,有可能會偶然的產生凝露;

海拔高度:≤2000m

本裝置適應于以下溫度的運輸和儲存過程:-25℃~+55℃的范圍之間,在短時間內(不超過24h)可達+70℃,在這些極限溫度下裝置不應遭到任何不可恢復的損傷,而且在以上條件下應能正常工作。





柜體結構

C型型材料的柜架結構開關柜柜體基本結構是由C型型材裝配組成。C型材是以E=25mm為模數安裝孔的鋼板彎制而成。全部柜架及內層隔板都作鍍鋅純化處理。四周門板,側板則作高壓靜電噴塑。



技術參數

序號

項目

單位

數值

1

額定絕緣電壓

V

690

2

額定工作電壓

V

380、660

3

主母線最大工作電流

A

5000

4

主母線額定耐受工作電流

kA

100

5

主母線額定峰值耐受電流

kA

220

6

配電母線(垂直母線)最大工作電流

A

1000

7

配電母線(垂直母線)峰值電流

標準型

kA

105(最大值)

加強型

kA

175(最大值)

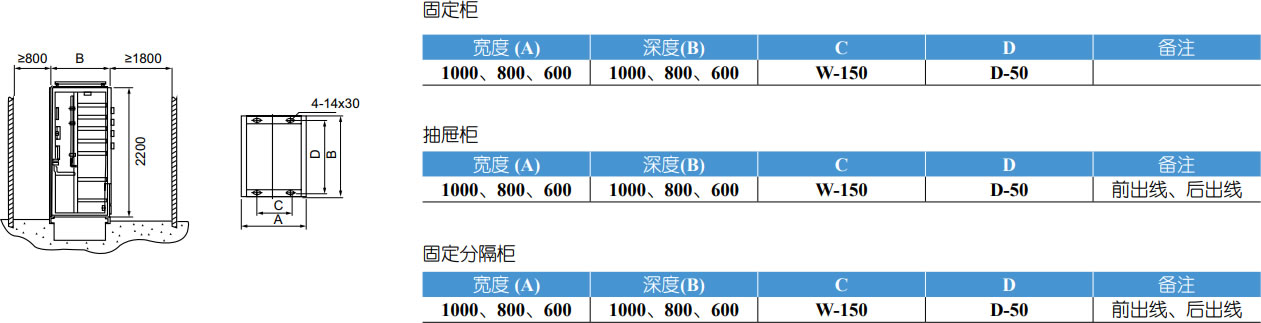

外形安裝尺寸圖
